PHC桩有关知识介绍

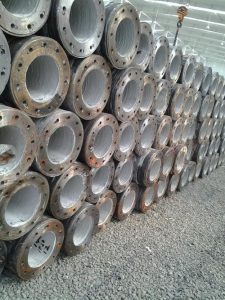

PHC桩，即the prestressed high-intensity concrete （预应力高强混凝土），是由专业厂家生产，采用先张法预应力和掺加磨细料、高效减水剂等先进工艺，将混凝土经离心脱水密实成型，经常压、高压两次蒸汽养护而制成的一种细长空心等截面预制混凝土构件。1、桩身强度高：PHC桩均采用C80以上的混凝土，采用先张法预应力制作，因而承压力高，能抵抗较大的抗裂弯矩。具有较强的工作性能，桩身能在严劣的施工环境下保持完好，大大减少裂桩，断桩事故的发生。
2、PHC桩由专业厂家大批量自动化生产，桩身质量稳定可靠。
3、PHC桩穿透力强，足够的压力下，可穿越较厚的砂质土层，确保桩端嵌固于较好的持力层。
4、静压施工时，施工现场简洁，无污染、无噪音，能保障文明施工。
5、由于PHC桩的单桩承载力相对较高，其环形截面所耗混凝土量较少，因而单位承载力造价最省。

按混凝土有效预压应力值分为A型、AB型、、B型、C型。分别为4.0 N/mm2、6.0 N/mm2、8.0 N/mm2、10.0N/mm2。
按外径(mm)与壁厚(mm)分为300(70)、400(95)、500(100)、500(125)、600(110)、600(130)、700(110)、700(130)、800(110)、800(130)、1000(130)、1200(150)、1300(150)、1400(150)。
长度就不说了一般7～15m。
根据供需双方协议也可以生产其他规格、型号、长度的管桩。
比如外径600mm、壁厚110mm、长度13m的AB型预应力高强混凝土管桩的标记为
PHC 600AB 110-13

PHC 桩沉桩施工。A，施工顺序。B，沉桩施工顺序一般宜采用先长桩后短桩，先大径后小径的原则，自中间分两边对称前进，或自中间向四周进行。 C，测放桩位。测放的桩位经测量监理复测无误后方可进行沉桩，并且每天施工前要检查即将施打的桩位与邻桩之间的尺寸是否正确。为便于送桩高度控制设一定数量的水准点。 D，桩机就位。检查桩机，确保设备正常运转后移动设备就位、对中、调直。E，插桩。首先用吊车取桩，起吊前在桩身上划出以米为单位的长度标记并将开口桩尖焊接到底桩上（短桩无桩尖），起吊支点宜在桩端（无桩尖）0.3L 处；将桩吊起后，缓缓得将桩一端送入桩帽中，对位准确后，再用两台经纬仪（轴线互相垂直）双向调整桩的垂直度，通过桩机导架的旋转、滑动及停留进行调整；插入时的垂直度偏差不得超过0.5%，确保位置及垂直度符合要求后先利用桩锤的自重将桩压入土中。F，锤击沉桩。因地层较软，初打时可能下沉量较大，宜低锤轻打，随着沉桩加深，沉速减慢，起锤高度可渐增。在整个打桩过程中，要使桩锤、桩帽、桩身尽量保持在同一轴线上。必要时应将桩锤及桩架导杆方向按桩身方向调整。要注意尽量不使管桩受到偏心锤打，以免管桩弯扭破坏。打桩较难下沉时，要检查落锤有无倾斜偏心，特别是要检查桩垫桩帽是否合适。如果不合适，需更换或补充软垫。每根桩宜连续一次打完，不要中断，以免难以继续打下。G，接桩施工。接桩采用端板式焊接接头。当下节桩的桩头距地面0.6～0.8m 左右时，开始进行接桩。先将焊接面清刷干净，再在下节桩头上安装导向箍引导就位，当PHC桩对好后，对称点焊4～6点加以固定，然后拆除导向箍。由2 名电焊工手工对称施焊，焊接层数应大于等于二层，内层焊渣必须清理干净后再焊下一层，要保证焊缝饱满连续。焊条采用J422 焊条，焊条直径为φ4.0mm、φ3.2mm。焊接具体操作与要求按FGJ94-94 中的有关条款之规定执行。焊好的桩接头应自然冷却3～8 分钟后方可锤击沉桩。H，在沉桩过程中碰到下列情况应暂停打桩，查明原因后再按处理方案施工：(1) 沉桩过程中桩的贯入度发生突变； (2) 桩头混凝土剥落、破碎； (3) 桩身突然倾斜、跑位； (4) 地面明显隆起、临桩上浮或桩位水平移动过大； (5) 贯入度或锤击数与试验成果明显不符； (6) 桩身回弹曲线不规则。I， 成果记录整理。打桩过程中应详细记录各种作业时间，每打入0.5～1m的锤击数、桩位置的偏斜、最后10击的平均贯入度和最后1m的锤击数等。按规范要求整理成表并进行质量评价，必要时进行静载与动载试验。
