电工必备电气符号

☆电路图的图形符号及标识

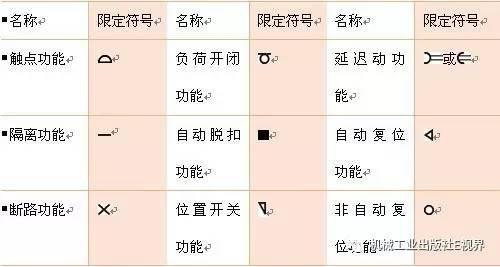

1.常见的几种限定符号

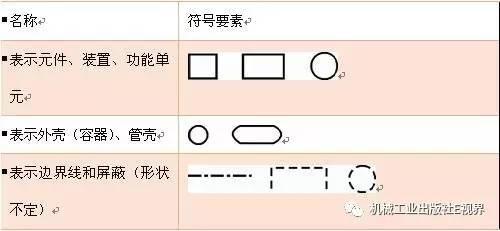

2.常见的几种符号要素

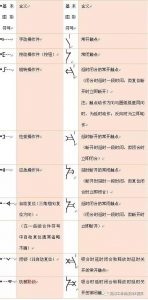

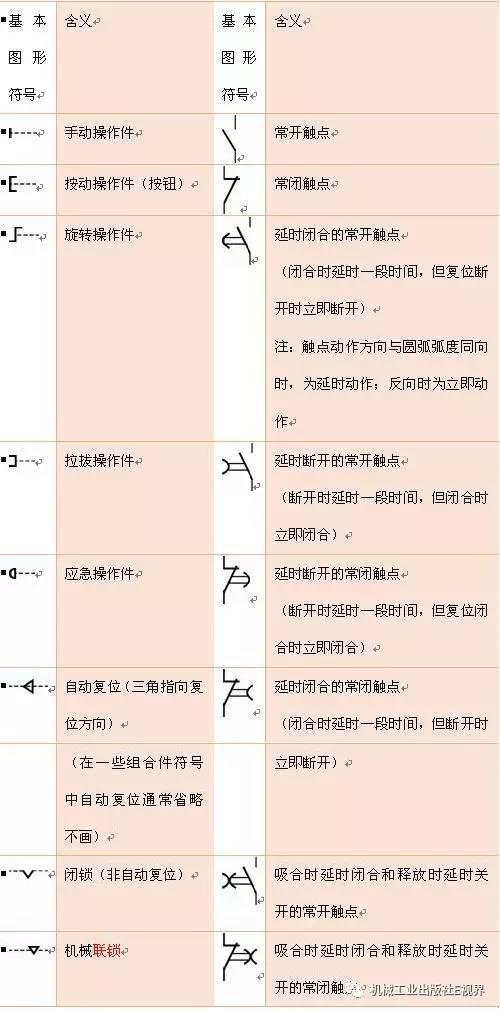

3.常见的几种机械控制和操作件的基本图形符号

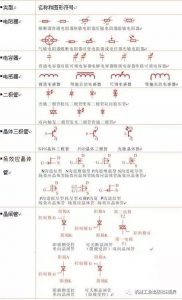

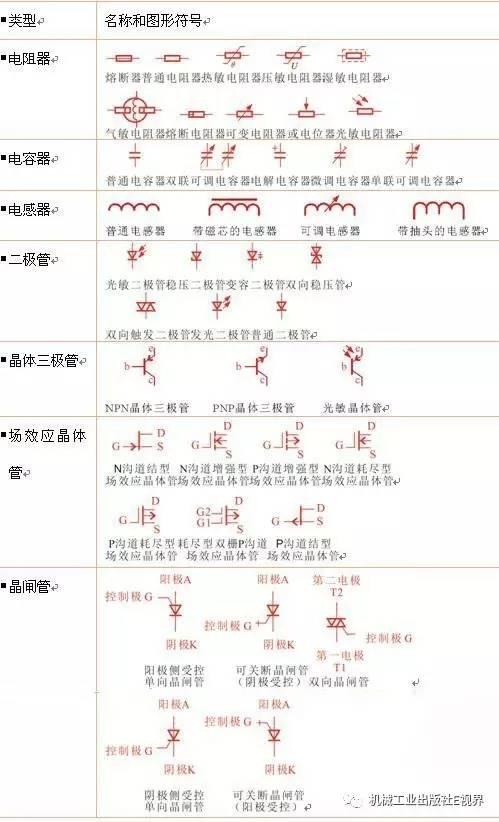

4.常用电子元器件的名称和图形符号

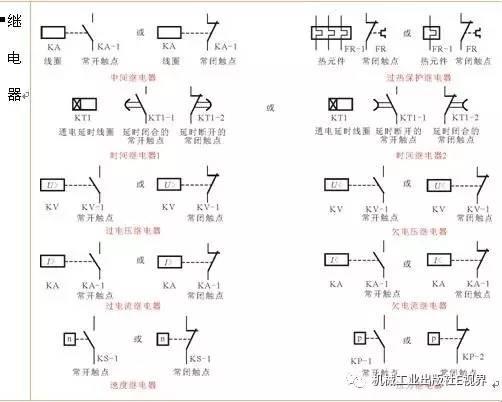

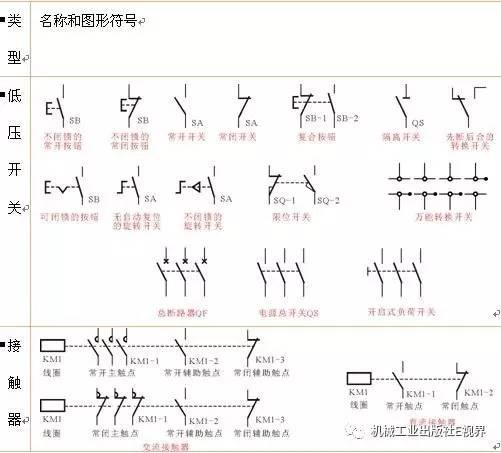

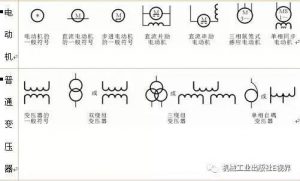

5.常见低压电气部件的图形符号

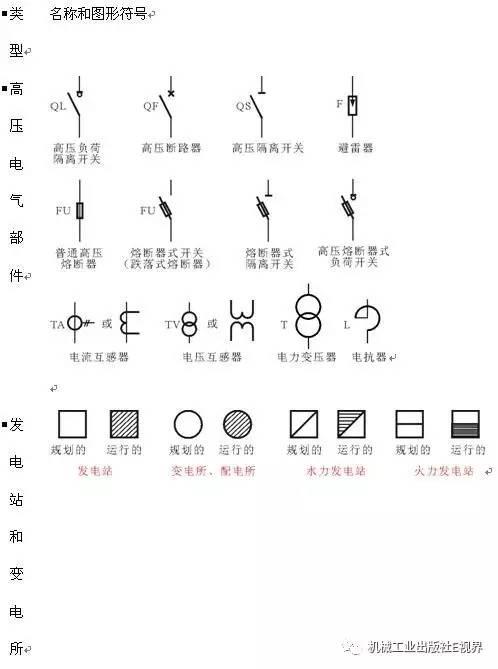

6.常见高压电器部件的图形符号

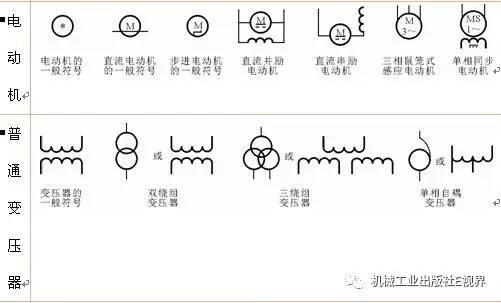

7.常用功能部件的图形符号

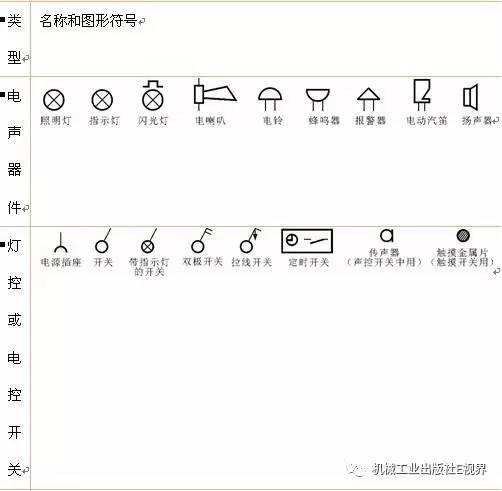

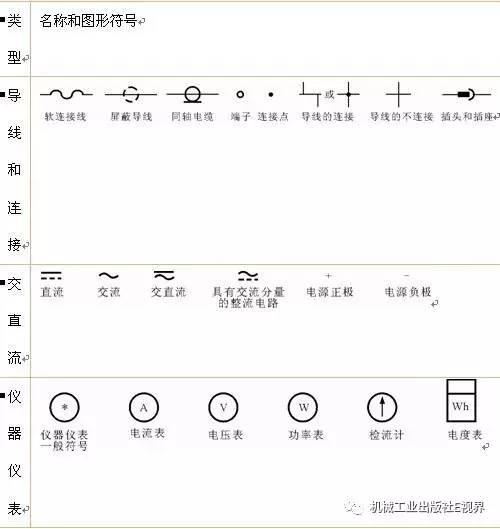

8.其他常用的图形符号
